Cellule photoélectrique : Faîtes le bon choix !

04/07/2022 08:06:27

Définition :

Une cellule photoélectrique sert à détecter un objet , une personne qui traverse un faisceau lumineux et donne un signal afin d’agir sur un circuit électrique.

L’objet , la cible renvoie une partie de la lumière au récepteur (détection directe) ou coupe la lumière en retour au récepteur (barrière) .

Les éléments à prendre en compte :

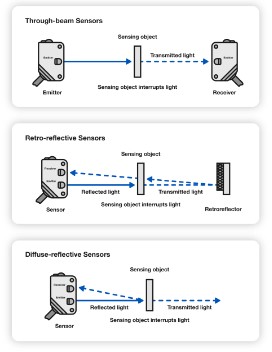

Il y a 3 types de détections :

la détection “directe”
la détection “barrière avec un Réflecteur” ( polarisé ou pas )
la détection barrière avec un “émetteur de lumière et récepteur ” de cette lumière.

Ces 3 types sont à utiliser en fonction de l’objet à détecter et l’emplacement disponible autour de l’objet et de la cellule elle-même.

Le type de signal lors de la détection

PNP ou NPN , en général , le PNP est le plus utilisé en Europe . le NPN en Asie , Japon etc …
Sortie relais avec contact inverseur Sec.

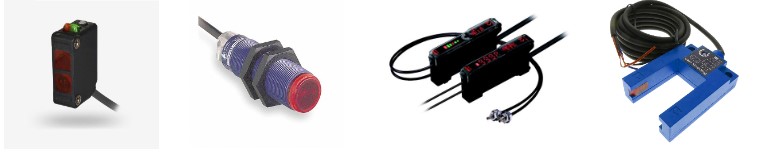

Plusieurs formes de cellules existent

Parallélépipède
Cylindrique
Amplificateur pour fibre optique
Fourche

Type de connexion

Afin de gagner du temps pour des interventions de SAV , les cellules sont connectées via un connecteur M12 ou M8 ou même un presse-étoupe sinon un câble en sortie est le plus utilisé .

Les applications spécifiques

Certains objets peuvent être transparents ou de couleurs différentes sur la même chaîne de travail ou bien , l'arrière-plan est lui-même très réfléchissant , (plus que l’objet ) alors là , une bonne adaptation est nécessaire.

Une détection de marque ( noire ou autre) est parfois demandée dans le domaine de l’emballage d'où des cellules spéciales.

Certaines couleurs sont détectables par rapport à d'autres .

Là où la place manque, nous utilisons des cellules à amplification et des fibres optiques de toutes formes.

La distance de détection

La distance de détection pour le type "directe” est au maximum de 2 m.

Pour le cas d’utilisation de réflecteur le standard est de 3m voire 5 m.

Pour une barrière classique , la distance peut atteindre 200 m et plus.

Les applications

On trouve des cellules photoélectriques pour la détection de pièces dans les secteurs de l’emballage , de la robotique, des ascenseurs et du contrôle d'accès. On en trouve aussi dans la manutention et le convoyage.

Ils sont aussi utilisés pour les applications nécessitant la détection de personnes, de véhicules automobiles etc ….

Le choix des cellules photoélectriques dépend de plusieurs facteurs, et il est essentiel de prendre en compte divers critères pour sélectionner la solution la mieux adaptée à votre application spécifique. Voici quelques points à considérer lors du choix de cellules photoélectriques :

Type de Cellule Photoélectrique :Diffuse (réflexion directe) : La lumière est émise par la cellule et réfléchie par l'objet vers le récepteur intégré.Réflexion avec réflecteur : La lumière est émise par la cellule et réfléchie par un réflecteur vers le récepteur.Barrière : La cellule émet la lumière vers une cellule réceptrice, et la présence d'un objet interrompt le faisceau lumineux.
Diffuse (réflexion directe) : La lumière est émise par la cellule et réfléchie par l'objet vers le récepteur intégré.
Réflexion avec réflecteur : La lumière est émise par la cellule et réfléchie par un réflecteur vers le récepteur.
Barrière : La cellule émet la lumière vers une cellule réceptrice, et la présence d'un objet interrompt le faisceau lumineux.
Distance de Détection :Déterminez la plage de distance sur laquelle la cellule doit détecter les objets. Choisissez une cellule photoélectrique avec une plage de détection appropriée à votre application.
Déterminez la plage de distance sur laquelle la cellule doit détecter les objets. Choisissez une cellule photoélectrique avec une plage de détection appropriée à votre application.
Environnement de Travail :Conditions atmosphériques : Certains environnements peuvent être sujets à des variations de température, d'humidité ou de poussière. Assurez-vous que la cellule est conçue pour fonctionner dans ces conditions.
Conditions atmosphériques : Certains environnements peuvent être sujets à des variations de température, d'humidité ou de poussière. Assurez-vous que la cellule est conçue pour fonctionner dans ces conditions.
Type d'Objet :Considérez la nature des objets que la cellule doit détecter. Certains matériaux peuvent réfléchir la lumière de manière différente, ce qui peut influencer le choix du type de cellule.
Considérez la nature des objets que la cellule doit détecter. Certains matériaux peuvent réfléchir la lumière de manière différente, ce qui peut influencer le choix du type de cellule.
Type de Sortie :Sortie NPN ou PNP : En fonction du système de commande que vous utilisez, choisissez le type de sortie approprié pour une intégration facile.
Sortie NPN ou PNP : En fonction du système de commande que vous utilisez, choisissez le type de sortie approprié pour une intégration facile.
Mode de Fonctionnement :Certains capteurs offrent des modes de fonctionnement spécifiques, tels que la détection d'objets transparents, la suppression d'arrière-plan, etc. Choisissez le mode en fonction de vos besoins.
Certains capteurs offrent des modes de fonctionnement spécifiques, tels que la détection d'objets transparents, la suppression d'arrière-plan, etc. Choisissez le mode en fonction de vos besoins.
Fréquence de Commutation :La fréquence de commutation indique la rapidité avec laquelle la cellule peut détecter la présence ou l'absence d'un objet. Assurez-vous qu'elle est adaptée à la vitesse de votre processus.
La fréquence de commutation indique la rapidité avec laquelle la cellule peut détecter la présence ou l'absence d'un objet. Assurez-vous qu'elle est adaptée à la vitesse de votre processus.
Alimentation Électrique :Vérifiez les spécifications de tension et d'intensité électrique nécessaires pour alimenter la cellule. Assurez-vous que ces spécifications correspondent à votre système.
Vérifiez les spécifications de tension et d'intensité électrique nécessaires pour alimenter la cellule. Assurez-vous que ces spécifications correspondent à votre système.
Facilité d'Installation et de Réglage :Choisissez des cellules photoélectriques avec des options de montage et de réglage faciles, ce qui simplifiera l'installation et la maintenance.
Choisissez des cellules photoélectriques avec des options de montage et de réglage faciles, ce qui simplifiera l'installation et la maintenance.
Marque et Fiabilité : Optez pour des marques réputées dans le domaine de l'automatisation industrielle pour garantir la qualité et la fiabilité du produit.
