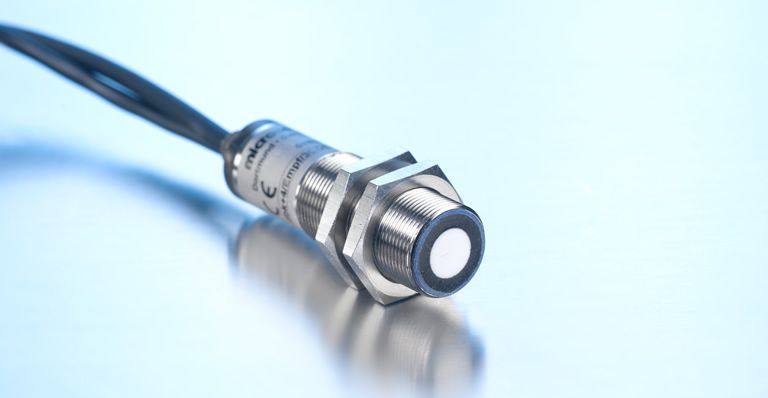

pico+  Microsonic pico+100/F/A

• Plage de mesure 120 - 1.300 mm
• boîtier cylindrique M18
• mode de fonctionnement
  IO-Link / détecteur de proximité/mode réflexion / barrière à réflexion / mode fenêtre
• caractéristiques spéciales IO-Link Version 1.1 / Smart Sensor Profile / UL Listed
• procédé de mesure temps de propagation de l'écho
• fréquence du transducteur 200 kHz
• zone morte 120 mm
• portée de service 1.000 mm
• portée limite 1.300 mm
• résolution 0,10 mm
• reproductibilité ± 0,15 %
• précision ± 1 % (compensation interne de la température)



• tension de service UB 10-30 V CC, protégée contre les inversions de polarité
• ondulation résiduelle ± 10 %
• consommation de courant à vide ≤ 40 mA
• type de raccordement connecteur M12 à 5 pôles



• sortie 1 sortie de commutation
  Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
• hystérésis de commutation 20 mm
• fréquence de commutation 10 Hz
• temps de réponse 80 ms
• retard de mise à disposition < 300 ms



• entrée 1entrée com. (broche 5)
  entrée de synchronisation
  entrée d'apprentissage
• IO-Link
• nom du produit pico+100/F/A
• ID produit 12800
• support du mode SIO oui
• COM mode COM2 (38,4 kBaud)
• temps de cycle minimum 20 ms
• format des données du process 32 Bit PDI
• Contenu des données du process Bit 0: initial state Pin 4; Bit 8-15: écaille (Int. 8); Bit 16-31: valeur mesurée (Int. 16)
• Paramétrage ISDU Identification, configuration de mesure, sortie commutable, filtre, compensation de température, fonctionnement
• Système de commandes SP1 Teach-in, SP2 Teach-in, réglages d'usine
• Smart Sensor Profil oui
• Version de l’IODD IODD version 1.1



• matériau corps en laiton, nickelé, pièces en matière plastique PBT
• transducteur ultrasonique mousse de polyuréthane, résine époxy chargée verre
• couple de serrage max. des écrous15 Nm
• indice de protection (selon EN 60529)IP 67
• température de service-25° C à +70° C
• température de stockage-40° C à +85° C
• poids30 g
• autres modèles tête à 90°
• autres modèles pico+100/WK/F/A



• compensation de température oui
• éléments de réglage entrée com. (broche 5)
• possibilités de réglage par l'interface IO-Link
  LCA-2 avec le LinkControl
  Teach-in via l’entrée Com ou Pin 5
• Synchronisation oui
• mode multiplex oui
• éléments de visualisation1 x LED verte : alimentation, 1 x LED jaune : état sortie
• caractéristiques spéciales IO-Link Version 1.1
  Smart Sensor Profile
  UL Listed
